抗壓彈性模量試驗(yàn)
1 抗壓彈性模量應(yīng)按下列步驟進(jìn)行試驗(yàn):

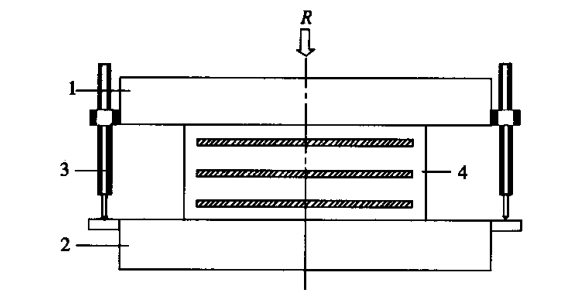

1一上承載板;2-下承載板;3一位移傳感器;4 支座試樣
a) 將試樣置于試驗(yàn)機(jī)的承載板上,上下承載板與支座接觸面不得有油漬;對準(zhǔn)中心,精度應(yīng)小于1% 的試件短邊尺寸或直徑。緩緩加載至壓應(yīng)力為 L OM Pa且穩(wěn)壓后,核對承載板四角對稱安置的四只位移傳感器,確認(rèn)無誤后,開始預(yù)壓;
b) 預(yù)壓。將壓應(yīng)力以(0.03 一0. 04) M Pa/s 速率連續(xù)地增至平均壓應(yīng)力 。= lom pa,持荷 2m in,然后以連續(xù)均勻的速度將壓應(yīng)力卸至1. OM Pa,持荷5min,記錄初始值,繪制應(yīng)力一應(yīng)變圖,預(yù)壓三次;
c) 正式加載。每一加載循環(huán)自1.0MPa開始,將壓應(yīng)力以(0.03一0. 04) MPa/s速率均勻加載至4M Pa,持荷2m in 后,采集支座變形值,然后以同樣速率每 2M Pa 為一級(jí)逐級(jí)加載,每級(jí)持荷2m in 后,采集支座變形數(shù)據(jù)直至平均壓應(yīng)力 。為止,繪制的應(yīng)力一應(yīng)變圖應(yīng)呈線性關(guān)系。然后以連續(xù)均勻的速度卸載至壓應(yīng)力為1.0MPa。 l0min后進(jìn)行下一加載循環(huán)。加載過程應(yīng)連續(xù)進(jìn)行三次;
d) 以承載板四角所測得的變化值的平均值,作為各級(jí)荷載下試樣的累計(jì)豎向壓縮變形△。,按試樣橡膠層的總厚度t。求出在各級(jí)試驗(yàn)荷載作用下,試樣的累計(jì)壓縮應(yīng)變。
3 結(jié)果
每一塊試樣的抗壓彈性模量E,為三次加載過程所得的三個(gè)實(shí)測結(jié)果的算術(shù)平均值。但單項(xiàng)結(jié)果和算術(shù)平均值之間的偏差不應(yīng)大于算術(shù)平均值的3% ,否則應(yīng)對該試樣重新復(fù)核試驗(yàn)一次,如果仍超過3% ,應(yīng)由試驗(yàn)機(jī)生產(chǎn)廠專業(yè)人員對試驗(yàn)機(jī)進(jìn)行檢修和檢定,合格后再重新進(jìn)行試驗(yàn)。
