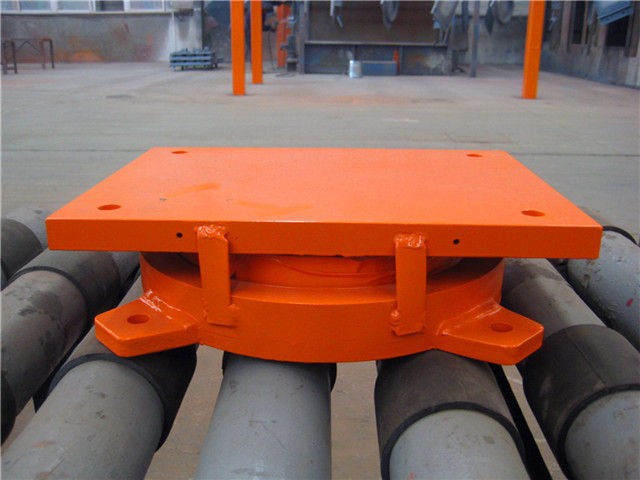

球形支座是在盆式橡膠支座的基礎上發展起來的一種新型橋梁支座。球形支座各向轉動性能一致,適用于彎橋、坡橋、斜橋、寬橋及大跨徑橋,球形支座無承重橡膠塊,特別適用于低溫地區。
球形支座的優點在于:傳力可靠,各方向轉動性能一致,不僅具備盆式橡膠支座承載能力強、水平位移大的特點,而且能適應大轉角的需要,適用于寬橋、坡橋、曲線橋等;還由于承壓部件不使用橡膠塊,不存在橡膠低溫脆性等影響,因此特別適用于低溫地區。其類別分為固定型(GD型)、單向型(DX型)、雙向型(SX型)三種類型,按耐氣候性能分為普通型(適用于-25~+60℃)和耐寒性(適用于-40~+60℃)。
支座所能承受的豎向反力從1000kN到20000kN;支座可能容許的Z大轉角為34'~69’;支座容許的Z大位移量為:順橋向50~150mm、橫橋向20mm;支座的摩擦系數f≤0.05;支座可承受的水平荷載為支座可承受豎向反力的10%。
